Cálculo de divisores de tensión
Calculadora
Seleccionar el parámetro a calcular e introducir los valores en las celdas no sombreadas:
| Incluir resistencia de carga | |||
| R1= | |||
| R2= | |||
| Vo= | V | ||
| Vi= | V | ||
| I1= | mA | ||
| I2= | mA | ||
| PTotal= Potencia total entregada por la fuente de alimentación |
W | ||
Explicación
La función de un divisor de tensión es obtener una tensión de salida (Vo) inferior a la tensión de entrada (Vi). Su cálculo se realiza de forma diferente dependiendo de si hay conectada una resistencia como carga o no. Esto es porque la propia resistencia de carga modifica los valores de las intensidades y por tanto la tensión de salida.Se trata de un forma muy simple de conseguir una reducción de tensión hasta un determinado valor. Sin embargo, hay que tener en cuenta que es un método poco eficiente desde el punto de vista energético, puesto que las dos resistencias del divisor de tensión (R1 y R2) consumen un porcentaje importante de la energía.
El cálculo se realiza a partir de la ley de Ohm.

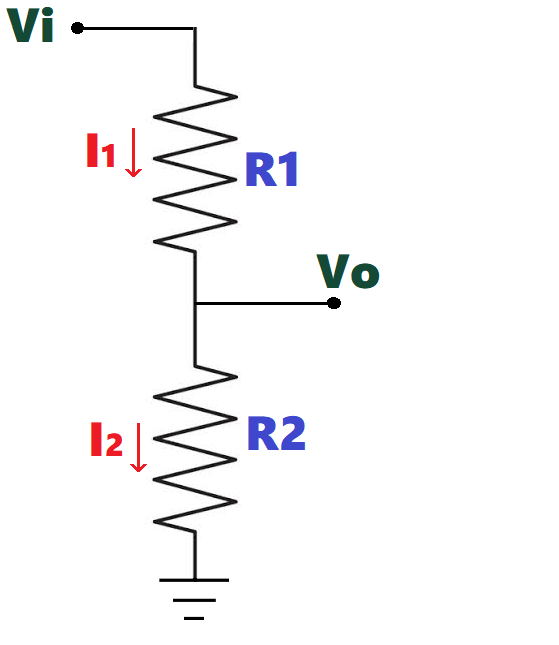

Cálculo sin resistencia de carga:
Puesto que la corriente sólo circula por las resistencias R1 y R2, tenemos que:
- I1= I2 = Vi/(R1+R2).
- Vo= I2 x R2 = Vi/(R1+R2) x R2

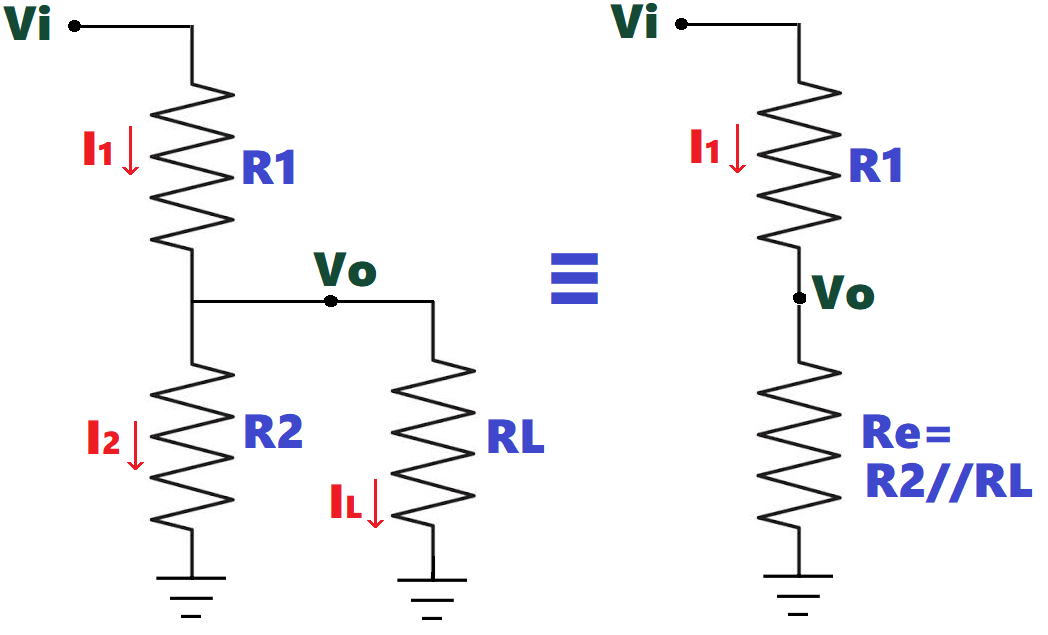

Cálculo con resistencia de carga:
El cálculo de la tensión de salida se realiza de forma similar, sustituyendo en las ecuaciones anteriores R2 por la resistencia equivalente en paralelo de R2 y RL:
- I1= I2 = Vi/(R1+Re).
- Vo= Vi/(R1+Re) x Re
-
Re = R2 x RL / (R2 + RL)
